油墨树脂合成专用设备

防爆型精密烘箱

专为PCB油墨树脂合成与固化测试设计的防爆级烘干设备,采用304不锈钢内胆与防爆设计, 结合程序控温系统与强排风功能,在室温至200℃范围内实现±2-3℃的精确控温, 完美应对油墨生产过程中的易燃易爆环境挑战。

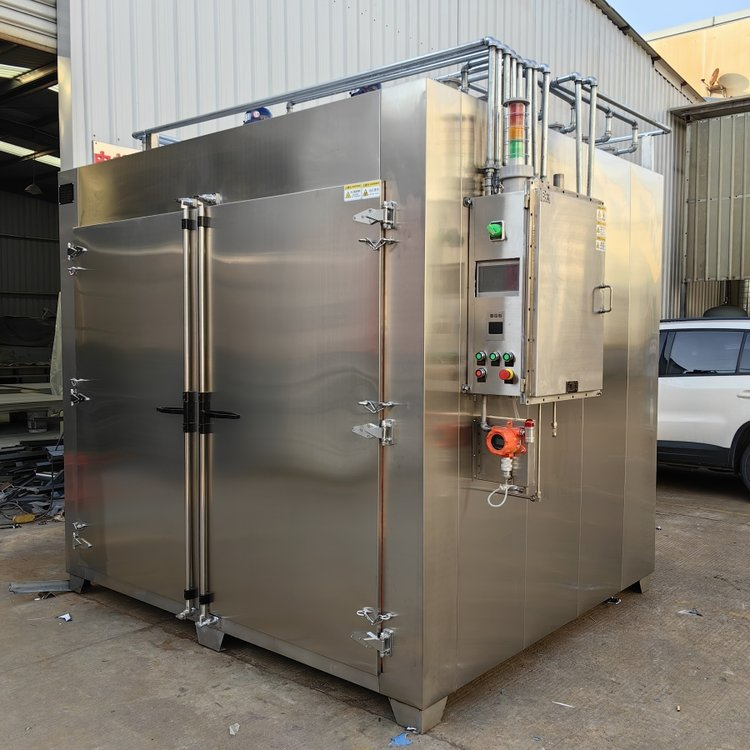

防爆型精密烘箱正面图

产品概述

防爆型精密烘箱是针对PCB产业链上游油墨树脂合成与固化测试环节开发的专业设备, 融合了防爆安全设计与精密温控技术。设备采用304不锈钢内胆,具备优异的耐腐蚀性与洁净度, 同时集成多重防爆措施(防爆门、防爆电机、防爆温控系统),确保在处理易燃易爆溶剂时的操作安全。

设备配备先进的PLC可编程控制系统,支持多段升温曲线设置,可精准模拟油墨树脂合成的复杂温度变化过程。 强排风系统能有效排出挥发的有机溶剂,既保证工艺效果,又降低安全隐患,是高端PCB油墨生产的理想选择。

±2℃
控温精度
RT-200℃
温度范围
304
不锈钢内胆
Ex d
防爆等级

核心技术特点

全面防爆设计

采用整体防爆结构设计,包括防爆门、防爆观察窗、防爆加热管、防爆电机及防爆控制箱, 符合国家Ex dⅡBT4防爆标准,适用于处理各类易燃易爆溶剂的工况环境。

精密温控系统

采用PID智能温控算法,温度控制精度可达±2℃,温度均匀性±3℃, 支持30段可编程控温曲线,满足油墨树脂合成过程中的复杂温度变化需求。

高效排风系统

配备可调速防爆风机与高效过滤装置,可快速排出烘箱内挥发的有机溶剂, 既保证工艺效果,又降低安全隐患,排风速率可根据工艺需求进行调节。

智能控制系统

7英寸彩色触摸屏+PLC控制系统,支持工艺参数存储(最多100组)、历史数据查询、 故障自动诊断与报警功能,操作简便,数据可追溯性强。

耐腐蚀结构

内胆采用304不锈钢材质,表面经过特殊处理,具备优异的耐腐蚀性与抗污染能力, 适合长期处理含有化学溶剂的PCB油墨树脂材料。

多重安全保护

配备超温报警、过载保护、断相保护、风机故障保护等多重安全装置, 确保设备运行安全可靠,降低生产风险。

技术参数与性能

详细技术参数

温度范围 室温-200℃
温度波动度 ±1℃
温度均匀性 ±3℃
升温速率 1-10℃/min(可调)

防爆等级:Ex dⅡBT4 Gb

内胆材质:304不锈钢

工作室尺寸(可选)

  • • 300×300×300mm
  • • 400×400×400mm
  • • 500×500×500mm
  • • 600×600×600mm
  • • 定制尺寸

电源要求

  • • AC 380V 50Hz
  • • 功率:3-15kW(视型号)
  • • 保护等级:IP54

温度均匀性测试数据

测试条件说明

  • • 测试温度:150℃(油墨树脂典型固化温度)
  • • 测试点:工作室内部9个均匀分布点
  • • 测试时间:恒温后30分钟内连续记录
  • • 环境条件:温度25℃,湿度50%RH

应用场景与工艺说明

油墨树脂合成工艺应用

在PCB油墨生产过程中,防爆型精密烘箱主要应用于树脂合成与固化测试环节。 设备能够精确控制反应温度,模拟不同阶段的温度变化曲线,同时安全处理挥发的有机溶剂, 确保树脂合成反应充分且稳定,为高品质PCB油墨生产提供可靠保障。

典型工艺曲线

  1. 1 预热阶段:室温→80℃,升温速率3℃/min,保温30分钟
  2. 2 反应阶段:80℃→150℃,升温速率2℃/min,保温120分钟
  3. 3 固化阶段:150℃→180℃,升温速率1℃/min,保温60分钟
  4. 4 降温阶段:180℃→60℃,自然冷却

设备的可编程控温功能能够完美匹配上述工艺曲线,通过精准控制温度变化速率和保温时间, 确保树脂分子充分交联,形成性能稳定的PCB油墨基材。

其他应用场景

油墨固化测试

用于PCB油墨固化性能测试,通过模拟不同温度条件下的固化效果, 确定最佳固化工艺参数,提高产品质量稳定性。

化学品干燥处理

适用于PCB生产用化学品的干燥处理,在安全防爆环境下去除化学品中的残留水分, 确保化学品纯度与稳定性。

材料热稳定性测试

用于PCB材料的热稳定性测试,评估材料在不同温度条件下的性能变化, 为PCB产品设计提供数据支持。

成功应用案例

精密 PCB 生产企业连续烘干解决方案
PCB

精密 PCB 生产企业连续烘干解决方案

1. 核心设备配置与技术参数设备类型数量关键技术参数应用场景精密隧道式连续烘干线3 条控温范围:50~200℃(精度 ±0.3℃);传输速度:0.2~1.5m/min(变频可调);烘干段长度:12m(分 6 段独立控温);加热方式:红外辐射 + 热风循环(热风洁净度 Class 100);传输带:防静电特氟龙网带(厚度 0.5mm,张力均匀度 ±2%)精

查看完整案例
PCB 材料固化解决方案
PCB

PCB 材料固化解决方案

1. 核心设备配置与技术参数设备类型数量关键技术参数应用场景多层板层压固化机4 台控温范围:室温~220℃(精度 ±0.5℃);层压压力:0.5~5MPa(可调);加热方式:电磁感应加热;固化腔容积:1200mm×800mm×300mmPCB 多层板(8-20 层)半固化片层压固化,确保层间紧密结合热风循环固化烘箱6 台控温范围:50~180℃(精度

查看完整案例

常见问题

防爆型烘箱与普通烘箱的核心区别主要体现在安全设计上:防爆烘箱采用整体防爆结构,包括防爆门、防爆电机、防爆加热管、防爆控制箱等;配备特殊的气体排放系统,可安全处理易燃易爆气体;具有更严格的温度监控与超温保护机制。此外,防爆烘箱的电气系统完全符合防爆标准,可在易燃易爆环境中安全使用,而普通烘箱则不具备这些特点。

选择防爆烘箱型号需考虑以下因素:1) 工作室尺寸:根据每次处理的物料量选择;2) 温度范围:根据工艺需求确定,常规为室温-200℃;3) 控温精度:高精度要求选择±1℃型号;4) 防爆等级:根据处理的溶剂类型选择合适的防爆等级;5) 特殊功能需求:如是否需要多段编程、数据记录、远程控制等。建议与技术人员详细沟通工艺需求,以确定最适合的型号。

防爆烘箱的日常维护应注意:1) 定期清洁工作室,避免残留化学品腐蚀内胆;2) 检查防爆门密封性能,确保良好密封;3) 定期清理排风系统,保证排风通畅;4) 检查电气系统连接是否紧固,有无松动;5) 定期校验温度控制系统,确保控温精度;6) 严格按照操作规程使用,避免违规操作;7) 由专业人员进行定期维护保养,非专业人员不得擅自拆卸防爆部件。
