垂直结构 · 开启便捷

垂直管式炉(开启式)
空间优化 · 垂直反应

专为垂直反应场景设计，开启式结构便于炉管装卸与样品取放，支持800℃-2000℃宽温域，适配真空/多气氛环境，完美满足粉体烧结、晶体生长、垂直沉积等高精度需求。

咨询报价 查看参数
节省实验室空间 开启式快速换样 垂直温场均匀 粉体/晶体适配

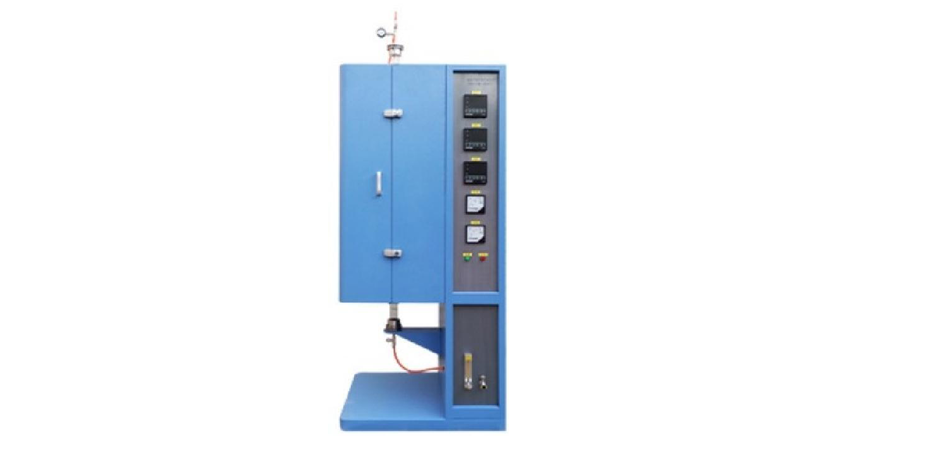

垂直管式炉(开启式)实物图

最高温度

2000℃

温场均匀度

±2℃

核心技术优势

垂直结构+开启式设计，解决传统管式炉空间占用、换样繁琐等痛点

垂直结构省空间

立式布局大幅降低水平占地面积，比卧式炉节省60%空间，适配实验室密集布局需求。

开启式便捷操作

炉体可快速开启，炉管装卸无需拆卸管路，样品取放效率提升50%，适合批量实验场景。

垂直温场均匀

独特加热元件排布，垂直方向温场均匀度±2℃，避免水平炉端部温漂问题，实验数据更精准。

防污染防滴落

垂直结构使样品反应产物自然沉降，避免水平炉管壁污染，尤其适配粉体、熔融态样品处理。

上下双气路设计

支持顶部进气+底部出气或反向配置，气体置换更彻底，适配垂直气相沉积、气体氮化等特殊工艺。

双重安全防护

开启式联锁保护（开门断电）+ 超温、超压、断偶三重报警，确保操作安全，符合实验室安全标准。

技术参数

多规格垂直炉管尺寸，覆盖不同样品量与反应需求

基础核心参数

型号 最高温度 炉管规格(内径×长度)mm 有效加热区长度mm 控温精度 功率
GD-V800-40600 800℃ 40×600 300 ±1℃ 3KW
GD-V1200-60800 1200℃ 60×800 400 ±1℃ 6KW
GD-V1600-801000 1600℃ 80×1000 500 ±2℃ 12KW
GD-V2000-1001200 2000℃ 100×1200 600 ±2℃ 18KW

垂直结构与开启式参数

参数项 规格说明
开启方式 侧开式/上开式可选，手动/电动升降控制
炉管材质 石英管（800-1200℃）、刚玉管（1600℃）、钼管（2000℃）
真空度 ≤10⁻³Pa（标配），可选≤10⁻⁵Pa高真空配置
气路配置 2路标准气路（顶部+底部），支持扩展至4路，流量0-10L/min可调
外形尺寸(长×宽×高)mm 450×450×1200~1800（随炉管长度变化）
重量 60-150KG（随型号变化）

核心应用场景

垂直结构特别适配需要定向反应、空间受限的实验与生产场景

粉体材料烧结

垂直结构避免粉体样品在加热过程中堆积结块，烧结均匀性提升30%，适配陶瓷粉体、金属粉末等材料制备。

粉体烧结 均匀性好

晶体生长

垂直温场梯度稳定，支持气相输运法、熔体法等晶体生长工艺，定向生长效果优异，适配半导体晶体、光学晶体研发。

晶体研发 定向生长

垂直气相沉积

上下双气路设计实现气体定向流动，薄膜沉积均匀性±1%，适配金属薄膜、氧化物薄膜等材料的垂直沉积工艺。

气相沉积 薄膜制备

高校实验室

节省空间+便捷操作，适配实验室多设备密集布局，满足材料、化学、物理等学科的教学实验与科研需求。

教学实验 空间优化

纳米材料制备

真空/惰性气氛环境精准控制，避免纳米材料氧化团聚，垂直反应提升产物纯度，适配纳米线、纳米颗粒制备。

纳米材料 高纯度

小型批量生产

开启式快速换样+垂直高效反应，适配电子元件、特种陶瓷等小型批量生产需求，兼顾效率与产品一致性。

批量生产 一致性好

定制化配置选项

根据垂直反应需求，灵活定制专属功能模块

电动升降样品台

精准控制样品升降速度（0.1-5mm/s）与位置，支持程序自动控制，适配需要梯度温度实验或精准定位的场景。

自动化升级

高真空系统

分子泵+机械泵组合，真空度可达≤10⁻⁵Pa，配备真空计实时监测，适配对真空度要求极高的纳米材料、超导材料研发。

真空升级

多气路精准控制

4路及以上独立气路，配备质量流量计（精度±1%），支持气体比例自动调节，适配复杂气氛反应与混合气实验。

气路定制

高温可视化观察窗

炉体顶部配备耐高温石英观察窗，可实时观察晶体生长、反应过程，支持搭配高速相机记录实验过程。

观测升级

远程智能控制

支持WiFi/以太网远程控制，实时监控温度曲线、真空度、气路参数，可远程启停程序、导出实验数据，适配无人值守实验。

智能升级

气氛循环系统

气体循环泵+净化装置，实现气氛循环利用，降低气体消耗成本，适配贵重气体或特殊气体反应场景。

节能升级

售后保障服务

专业团队全程服务，让您的垂直管式炉稳定运行无后顾之忧

质保服务

炉体质保2年，控制箱质保3年，加热元件质保1年，核心配件损坏免费更换，终身维护支持。

上门安装调试

专业工程师上门安装、校准、调试，现场培训操作流程与维护要点，确保设备正常运行后离场。

远程技术支持

7×24小时在线技术咨询，远程排查故障、指导操作，快速解决软件与硬件常见问题，节省维护时间。

配件供应

长期供应原装炉管、加热元件、密封件等配件，价格透明，全国范围内48小时内发货，确保设备连续运行。
