产品核心价值

隧道炉烘箱聚焦阻焊油墨最终固化核心场景，通过「连续固化+精准控温+防爆设计」三大技术优势，解决PCB中游“阻焊油墨固化效率低、均匀性差、溶剂型油墨易燃易爆”的痛点：

连续固化提效：连续通过式设计，实现阻焊油墨固化工序的自动化连续生产，产线效率提升40%+。
精准控温与均匀性：140-150℃精准控温，温度均匀性±1℃，确保阻焊油墨固化充分且表面均匀，无气泡、色差。
防爆安全保障：针对溶剂型阻焊油墨，采用防爆加热系统、气体监测与强排风设计，消除易燃易爆风险。

核心技术特点

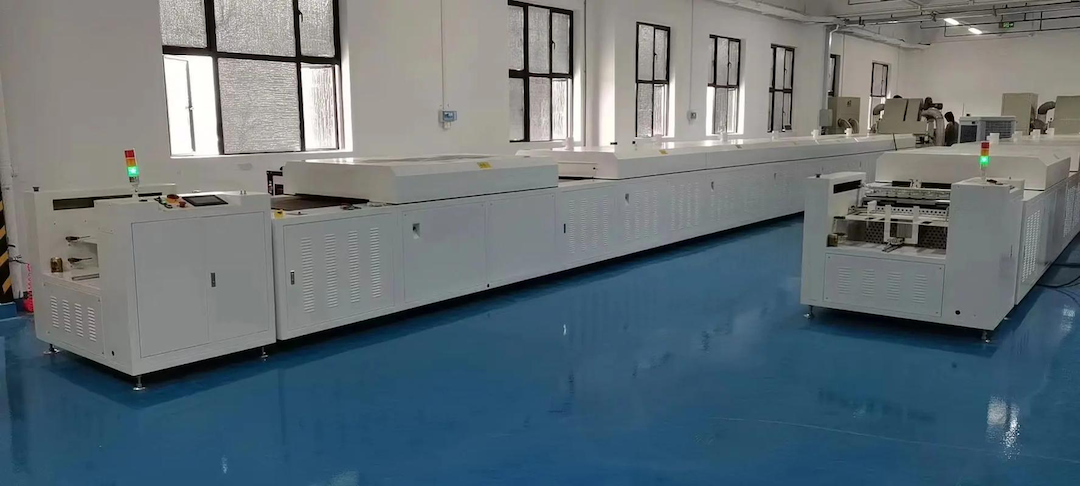

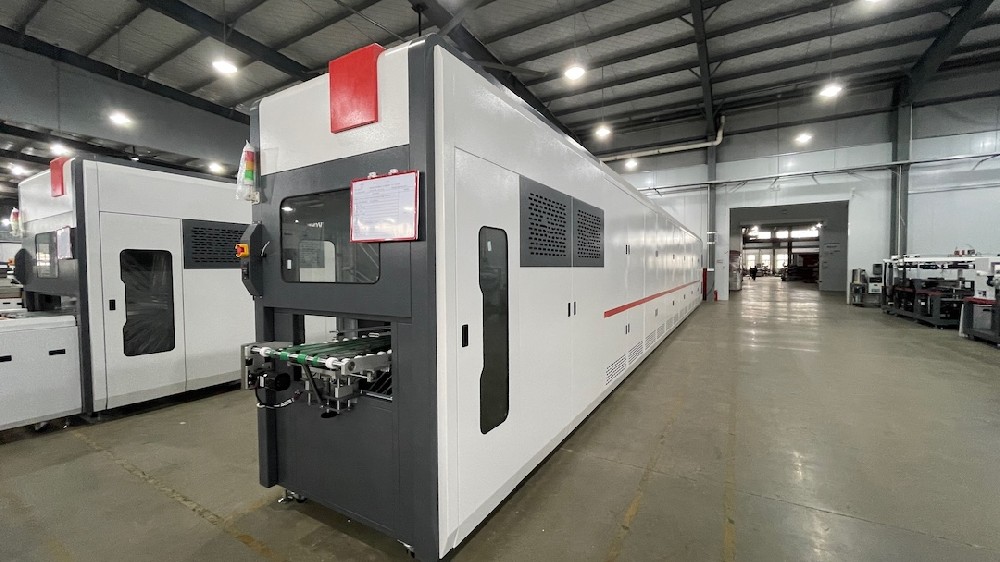

连续通过式固化

钢带/网带连续输送设计，PCB板随输送系统匀速通过多温区隧道，实现阻焊油墨固化工序的自动化、连续化生产，适配大规模PCB产线节奏。

精准控温与均匀性

多温区独立PID控温+红外测温反馈，温度范围140-150℃，温度均匀性±1℃，确保阻焊油墨在全板面固化程度一致，提升外观与绝缘性能。

防爆安全设计

防爆加热管、防爆电机、可燃气体监测系统（可选），强排风装置快速排出溶剂蒸汽，针对溶剂型阻焊油墨，满足Ex dⅡBT4防爆要求。

可编程控温曲线

PLC控制系统支持16段可编程控温曲线，可根据不同品牌、型号阻焊油墨的固化特性，自定义升温、保温、降温过程，适配性极强。

高效热风循环

防腐型离心风机+导流板设计，实现隧道内360°均匀热风循环，固化效率提升30%，同时避免PCB板局部过热或固化不足。

灵活带宽适配

带宽支持300mm、500mm、800mm、1200mm等规格定制，适配单面板、双面板、多层板等不同尺寸PCB的固化需求。

技术参数与性能

核心参数

适用工艺阻焊油墨最终固化

温度范围 140-150℃

温度均匀性 ±1℃

加热方式洁净热风循环加热

控温方式：多温区PID+可编程曲线

防爆等级（可选）：Ex dⅡBT4

带宽规格（可选）

• 300mm
• 500mm
• 800mm
• 1200mm
• 定制

输送速度

• 0.5-5m/min（可调）
• 适配不同固化时间需求

温度均匀性测试（150℃工况）

测试结论

在阻焊油墨典型固化温度（150℃）下，隧道炉烘箱不同区域（入口、中部、出口）温度波动≤±1℃，确保PCB板全板面阻焊油墨固化程度一致，满足高端PCB板（如汽车电子、医疗设备用板）的外观与性能要求。

应用场景与工艺

阻焊油墨最终固化核心工艺

阻焊油墨印刷后，需在140-150℃下进行最终固化，以形成致密、绝缘、耐磨的阻焊层。隧道炉烘箱通过「连续输送+多温区控温+均匀热风」，确保阻焊油墨充分交联固化，同时避免气泡、针孔等缺陷。

典型阻焊油墨固化工艺曲线

1 预热区：室温→100℃，多温区梯度升温，初步固化油墨
2 固化区：100℃→150℃，核心固化区，保温20-30min（油墨充分交联）
3 冷却区：150℃→60℃，缓慢冷却，避免阻焊层应力开裂

设备的可编程控温系统可精准复现上述多温区曲线，通过“梯度升温+充分保温+缓慢冷却”，保障阻焊层的附着力、绝缘电阻与耐化学性达到最优。

扩展应用场景

字符油墨固化

PCB板字符油墨（如丝印字符）的最终固化， 140-150℃温度区间确保字符清晰、耐磨、耐化学腐蚀。

涂层固化（如三防漆）

针对PCB板表面三防漆（防潮、防霉、防盐雾）的固化，连续隧道炉可实现大规模、均匀化的涂层固化，提升防护性能。

高温胶带固化

特殊高温胶带的热固化贴合，隧道炉的连续高温环境确保胶带与PCB板充分粘结，可靠性提升。

成功应用案例

PCB

精密 PCB 生产企业连续烘干解决方案

1. 核心设备配置与技术参数设备类型数量关键技术参数应用场景精密隧道式连续烘干线3 条控温范围：50~200℃（精度 ±0.3℃）；传输速度：0.2~1.5m/min（变频可调）；烘干段长度：12m（分 6 段独立控温）；加热方式：红外辐射 + 热风循环（热风洁净度 Class 100）；传输带：防静电特氟龙网带（厚度 0.5mm，张力均匀度 ±2%）精
